一、项目背景与需求
某中型制造企业随着数字化转型深入，原有IT基础设施（单台物理服务器加虚拟机分散管理）已无法满足生产制造执行系统（MES）、仓储管理系统（WMS）、设备数据采集平台等关键业务对高可用、弹性扩展和运维效率的要求。为支撑未来三年产能扩张及智能制造升级，企业决定构建一套标准化、高可用的虚拟化平台。
本次规划采用VMware vSphere方案，部署8个物理节点，涵盖生产环境主集群及边缘容灾节点，实现计算、存储、网络的统一池化管理。以下从硬件选型、网络拓扑、存储架构、vSphere集群配置及部署流程等方面展开说明。
二、硬件与软件选型
2.1 物理节点配置（8节点）
| 角色 | 数量 | CPU | 内存 | 系统盘 | 数据盘 | 网卡 |
|---|---|---|---|---|---|---|
| 生产计算节点 | 6 | 2*Intel Gold 6348 (28C/56T) | 512GB | 2*480GB SSD (RAID1) | 无本地数据盘 | 4*10GbE |
| 存储节点（vSAN） | 2 | 2*Intel Silver 4314 (16C/32T) | 256GB | 2*480GB SSD (RAID1) | 4*1.6TB NVMe + 2*8TB HDD | 4*25GbE |
注：如采用共享存储（FC-SAN或iSCSI），则8节点均可作为计算节点，另配独立存储阵列。本例以vSAN超融合架构为例进行规划。
2.2 软件版本
vSphere 8.0 Update 2（ESXi 8.0 U2）
vCenter Server 8.0 标准版
vSAN 8.0 企业版
备份软件：Veeam Backup & Replication 12
三、网络拓扑规划
为满足制造业生产网、办公网、存储网及管理网隔离需求，采用物理交换机（2*25GbE 主备）结合vSphere分布式交换机，划分以下VLAN及端口组：
| 网络类型 | VLAN ID | 子网示例 | 用途 | 绑定策略 |
|---|---|---|---|---|
| 管理网络 | 10 | 192.168.10.0/24 | ESXi管理、vCenter、主机心跳 | 主备（2*10GbE） |
| vMotion网络 | 11 | 192.168.11.0/24 | 虚拟机热迁移 | LACP（2*25GbE） |
| vSAN网络 | 12 | 192.168.12.0/24 | vSAN数据同步、元数据通信 | LACP（2*25GbE） |
| 生产业务网 | 101 | 10.0.101.0/24 | MES/WMS/生产应用VM通信 | 主备（2*10GbE） |
| 存储备份网 | 102 | 10.0.102.0/24 | 备份流量、与备份服务器通信 | 主备（2*10GbE） |
每个ESXi主机配置至少4个物理网卡（2*25GbE + 2*10GbE），25GbE用于vMotion和vSAN，10GbE用于管理和业务。
四、存储架构设计
方案A：使用vSAN超融合存储（推荐）
磁盘组设计：每个vSAN节点配置 1个缓存层（1.6TB NVMe） + 4个容量层（8TB HDD）。
存储策略：FTT=1（容许1台主机或1个磁盘组故障），采用“条带宽度=2”，“读取缓存预留=20%”。
可用容量：原始容量 2节点*4*8TB = 64TB，扣除RAID-1镜像后有效容量约32TB，满足该制造业未来三年MES历史数据、WMS及测试环境需求。
故障域：按机柜设置故障域（两个存储节点分属不同机柜）。
方案B：外部共享存储（如已有SAN）
若企业已具备FC-SAN（如Dell EMC Unity XT480），则8节点全部作为计算节点，存储LUN映射为VMFS数据存储。但本例遵循超融合路线以简化运维。
五、vSphere集群部署步骤
5.1 ESXi安装与基础配置
制作启动U盘：使用Rufus写入ESXi 8.0 ISO镜像。
BIOS设置：开启VT-x、VT-d、超线程、NUMA，关闭C-State省电模式。
安装ESXi：选择系统盘（RAID1 480GB），设置root密码及管理IP（VLAN10静态地址）。
基础配置：依次完成8个节点安装后，通过DCUI配置NTP（指向企业内NTP服务器）、DNS、主机名（如esxi-mfg-01~08）。
5.2 部署vCenter Server
在某管理用虚拟机或物理机上下载vCenter Server Appliance（VCSA）镜像。
部署VCSA 8.0（规模根据主机数量选择“中等”即可，8节点+200VM）。
配置vCenter IP（192.168.10.200）、SSO域（mfg.local）、内嵌式PSC。
将8台ESXi主机添加到vCenter。
5.3 创建集群及vSAN配置
新建数据中心（例如“Manufacturing-DC”），新建集群（“MES-Prod-Cluster”），开启DRS（全自动）、HA（开启主机故障监控，隔离响应设为“关闭再重启”）。
添加主机：将8节点加入集群，期间验证指纹并分配许可证。
配置vSAN：
在集群中启用vSAN服务，选择“单站点”模式。
声明磁盘：对2个存储节点分别标记NVMe为“缓存层”、HDD为“容量层”；其余6个计算节点不参与存储。
创建vSAN数据存储（名称“vsan-ds-mfg”），默认策略就绪。
验证磁盘健康及网络（使用vSAN健康检查插件）。
5.4 分布式交换机与网络策略
创建vDS（vSphere Distributed Switch）“vDS-MFG-25G”，上行链路2个25GbE端口。
添加上行口至各主机对应的物理网卡（如vmnic2,vmnic3）。
在vDS上创建端口组：vMotion-PG、vSAN-PG、Prod-Business-PG，各自绑定对应VLAN。
设置NIOC（Network I/O Control）限速，确保vMotion和vSAN流量最高优先级。
5.5 创建虚拟机及业务迁移
制作模板：将Windows Server 2022、Linux（CentOS 9）安装更新后转为模板。
部署MES服务虚拟机：4vCPU/16GB内存/200GB系统盘，置放于vSAN数据存储，使用“生产业务网”端口组。
配置HA与反亲和性：关键VM（如MES数据库、WMS中间件）设置“应该在不同的主机上运行”规则，分散故障风险。
迁移现有VM：使用vCenter Converter或VMware vMotion从旧平台在线迁移至新集群。
六、高可用与备份策略
HA故障切换：集群设置预留故障容量（25% CPU/内存），支持最多2台主机同时故障后VM自动重启。
vSAN延伸集群：若另一厂区有单台主机，可配置为见证节点（本例未采用）。
备份：每夜增量备份至专用备份服务器（10TB存储池），保留30天；每周全量备份归档至物理磁带库。
灾备演练：每季度执行一次恢复演练，验证MES数据库完整性和启动顺序。
七、验证与优化
部署完成后执行如下验证：
性能测试：使用HCIBench模拟混合读写（70%读30%写），确认vSAN延迟<5ms，IOPS满足MES峰值（约15000 IOPS）。
故障模拟：热拔一台存储节点电源，验证VM自动迁移并成功重启（停机时间<3分钟）。
vMotion测试：在线迁移一台运行中的ERP测试VM，丢包率为0。
补丁管理：配置vSphere Lifecycle Manager，为8节点统一应用ESXi补丁及驱动更新。
八、总结

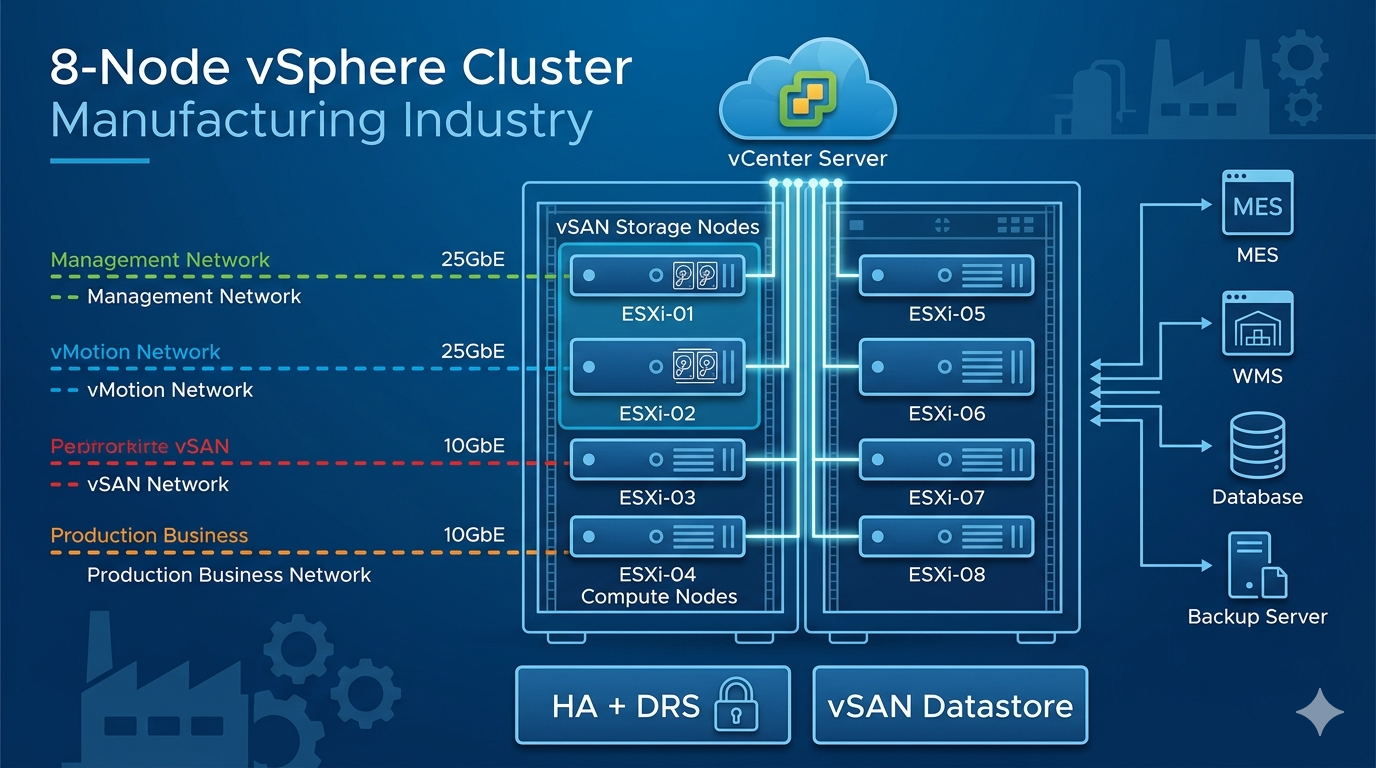

通过8节点vSphere集群（含2个vSAN存储节点+6个计算节点）的规划部署，该制造企业实现了：
资源利用率提升：物理服务器整合比达15:1，机柜空间节省60%。
业务连续性增强：计划内重启、硬件故障业务不中断，RTO<10分钟，RPO<1小时（结合备份）。
运维自动化：DRS自动负载均衡，减少人工干预。
该方案充分考虑了制造业生产环境对稳定性和性能的严苛要求，且具备横向扩展能力——未来可通过增加vSAN节点或升级为NVMe全闪存集群来满足更高性能需求。部署时务必遵循vSAN网络延迟<5ms、主机时钟同步、磁盘固件兼容性列表等关键约束，确保长期可靠运行。
